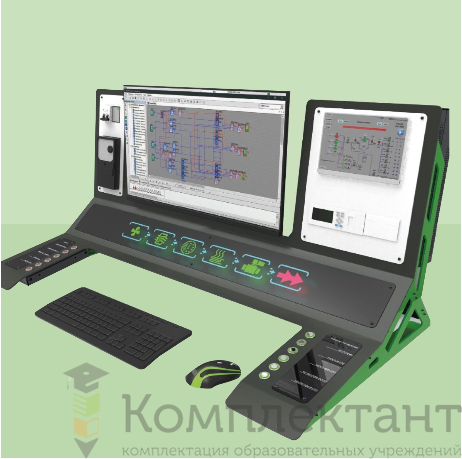

Учебно-лабораторный стенд цифрового электромонтажа

Лабораторный стенд позволяет изучить технические характеристики и основы программирования промышленного логического контроллера, сенсорной панели оператора и  преобразователя частоты. А также основы построения систем управления с использованием распределенной периферии и реализовать системы автоматизации на их
основе.

Сменные панели служат для визуализации процесса программирования, содержат значки, схемы и другие средства отображения исполнительных устройств автоматизированных систем управления технологическими процессами.

Особенности набора
Отработка лабораторных работ на ПЛК российского производства Стенд рассчитан на работу команды 1 - 2 участника.

Цели образовательного процесса
Приобретение навыков моделирования, программирование ПЛК, основы промышленного программирования, работа с промышленным оборудованием, используемым на  предприятиях в Российской Федерации, практическая отработка подключения оборудования. Изучение промышленных контролеров и языков программирования. Навыки командной работы.

Кому подойдет:
Возраст 12+, школам, ВУЗам, СПО, УДО, Технопарком

Основные дисциплины: Информатика, Физика

Навыки (компетенции):
Программирование ПЛК, Основы промышленного программирования, работа с промышленным оборудованием, используемым на предприятиях в РФ, практическая отработка подключения оборудования

Комплект поставки:

• Учебно-лабораторный стенд цифрового электромонтажа ПроЛаб  - 1 комплект;
• Сетевой шнур - 1 штука;
• Беспроводная клавиатура - 1 штука
• Беспроводная компьютерная мышь - 1 штука;
• Паспорт (руководство по эксплуатации) - 1 шт.;
• Сопроводительные документы - 1 комплект.

Оборудование в составе стенда:

• Монитор  23.8 дюйма, черный - 1 штука;
• Неттоп - 1 штука;
• ПЛК  - 1 штука;
• Логическое реле  - 1 штука;
• Панель оператора емкостная 7” - 1 штука;
• USB -- кабель для подключения к ПК - 1 штука;
• Преобразователь частоты А-150 3ф. 0,75 кВт 3А - 1 штука;
• Блок питания 24V/1,5А - 1 штука;
• Выключатель дифференциального тока ВДТ (УЗО) 16А 2П двухполюсный 4,5кА 10мА  - 1 штука;
• Выключатель автоматический 10А 2П двухполюсный характеристика C 6кА  - 1 штука;
• Кабель питания (сетевой) ПВС-АП 3x1.00, 220В, Евро вилка - евро разъем С13, прямой (черный) ,10А . - 1 штука;
• Компьютерная клавиатура беспроводная - 1 штука;
• Компьютерная мышь беспроводная - 1 штука

Материал корпуса: АМГ-4мм, металл-2мм, 4мм., акриловое стекло 5мм, 3мм.
Сборка ручным инструментом.
Упаковка.

Соревнования:

• Чемпионат «Абилимпикс» - компетенция «Электропривод и автоматика»
• Чемпионат «Профессионалы» - компетенция «Цифровой электропривод»

Дополнительное образование:

• Монтаж, наладка и эксплуатация электрооборудования промышленных и гражданских зданий
• Электропривод
• Электромонтаж
• Промышленная автоматизация
